Synchronmaschine

Die Synchronmaschine ist eine Drehfeldmaschine, die folglich mit einem dreiphasigen Drehstrom (siehe Modul 7) im Statorkreis betrieben wird. Der Rotor kann entweder permanent (mit Dauermagneten) oder durch einen Gleichstromkreis erregt werden. Dieser Maschinentyp wird in Kraftwerken zur Stromgewinnung eingesetzt, da er aber über einen sehr hohen Wirkungsgrad verfügt, wird er auch in der modernen Antriebstechnik in kleineren Leistungsklassen immer häufiger eingesetzt. Ein wesentlicher Nachteil besteht jedoch darin, dass die Synchronmaschine immer durch eine Leistungselektronik geregelt werden muss, da sie an einem einfachen Drehstromnetz nicht anläuft.

Vorteile:

  • Robust und wartungsfrei.
  • Hohe Regeldynamik.
  • Hohe Leistungsdichte bei geringem Bauvolumen.
  • Überlastfähigkeit.

Nachteile:

  • Aufwendige Umrichtertechnik.
  • Aufwendige Regelung.
  • Gesteuerter Betrieb nur mit großem Aufwand oder gar nicht möglich.

1 Aufbau

  • Drei Statorwicklungen, die 120° zueinander versetzt sind.
  • Geblechte Ausführung des Stators, da dieser ein magnetisches Wechselfeld erfährt.
  • Im Läufer befindet sich die Erregerwicklung.
  • Der Läufer wird teilweise nicht geblecht.
PIC

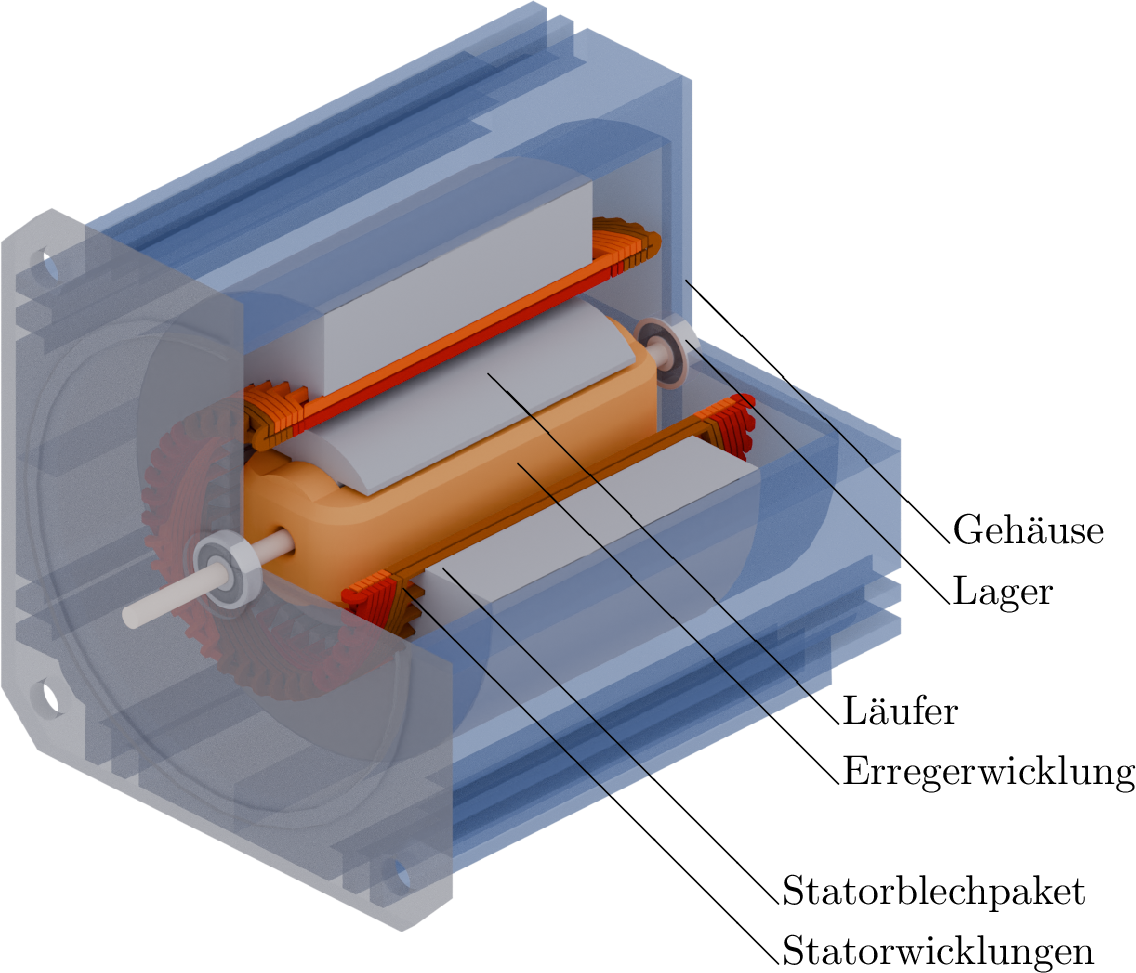

Abbildung 1: Grafik einer aufgeschnittenen fremderregten Synchronmaschine.

PIC

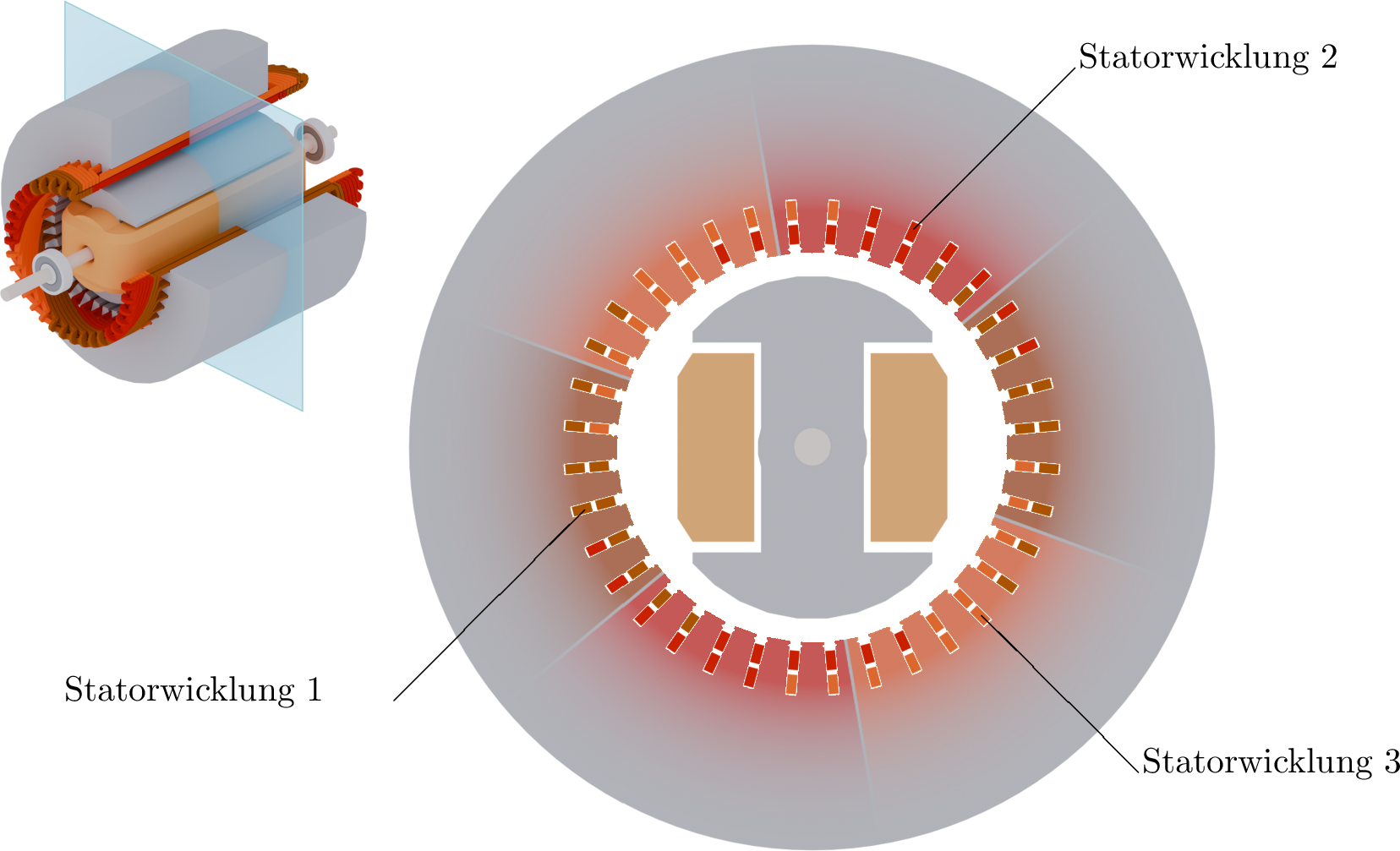

Abbildung 2: Aufbau einer fremderregten Synchronmaschine. Die um 120° zueinander versetzten Statorwicklungen sind hier farbig veranschaulicht.

2 Feldverläufe

PIC

Abbildung 3: Richtung des Drehfeldvektors. Der Rotor dreht sich synchron zu den sinusförmigen, um 120\(^\circ \) zueinander versetzten Drehfeldern des Stators.

Bei der Synchronmaschine bewirkt die magnetische Kopplung zwischen Stator und Rotor das Drehmoment. Im Motorbetrieb folgt das Rotorfeld dem Statorfeld. Die mechanische Drehzahl muss daher immer gleich der elektrischen Drehfrequenz sein. Zwischen dem Stator und dem Rotor befindet sich der lastabhängige sogenannte Polradwinkel \(\vartheta \). Bei \(\vartheta =90^\circ \) ist das Drehmoment am größten. Wird im Motorbetrieb der Polradwinkel durch eine zu hohe Belastung größer als \(90^\circ \), sinkt das erzeugte Drehmoment und die Maschine „kippt“– das heißt, sie bleibt schlagartig stehen.

  • Der Statorfluss entsteht durch die Überlagerung der Flüsse der drei Wicklungen.
  • Der Läuferfluss entsteht durch die Erregerwicklung.

PIC

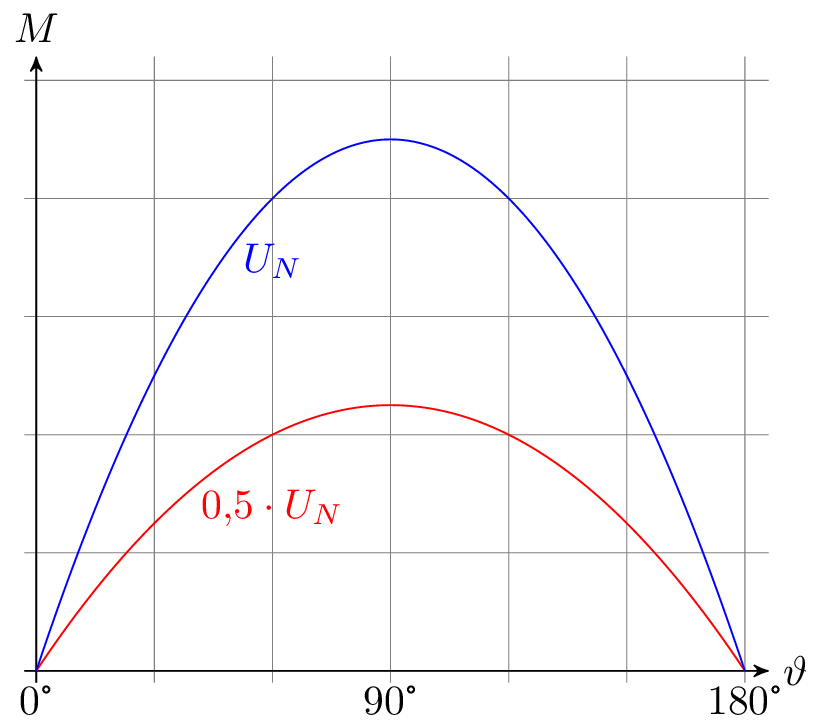

Abbildung 4: Drehmomentkennlinie in Abhängigkeit vom Polradwinkel.

3 Ersatzschaltbild

Im Netzbetrieb ist die Klemmenspannung \(U_1\) und die Frequenz \(\omega \) fest vorgegeben. Das ist ein häufiger Betriebsfall für die Synchronmaschine.

PIC

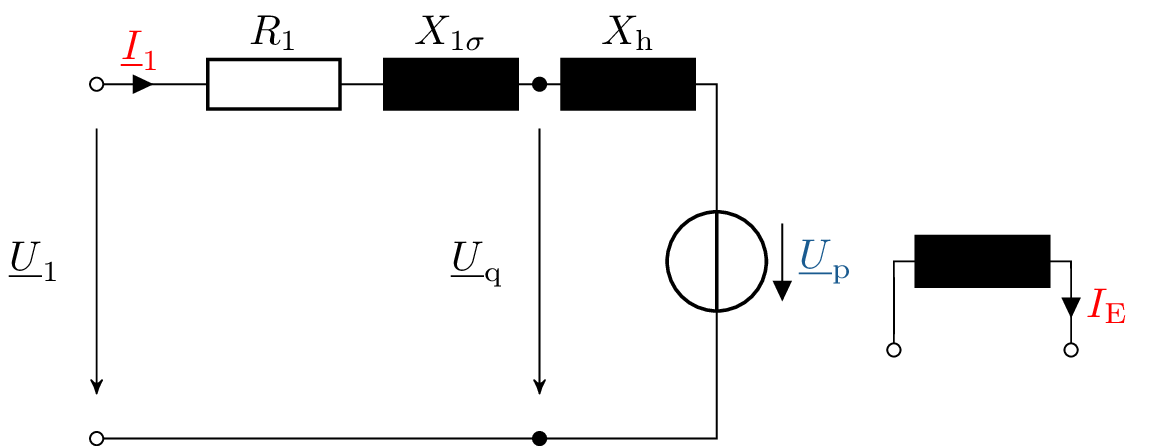

Abbildung 5: Komplexes einphasiges ESB eines Vollpolgenerators. Beispielsweise im Netzbetrieb.
