Einleitung

Der Elektromagnetismus bildet die Grundlage vieler Technologien in unserem täglichen Leben. Die Magnetresonanztomographie ermöglicht zum Beispiel präzise Diagnosen und Therapien in der Medizin. Die effiziente Erzeugung, Übertragung und Verteilung von elektrischer Energie wird durch Generatoren und Transformatoren gewährleistet. In der Computertechnik sind magnetische Speicher, wie Festplattenlaufwerke, für die Datenverarbeitung und -speicherung unverzichtbar. Die Grenzen der Anwendungsgebiete sind jedoch noch nicht erreicht. Zukünftige technologische Entwicklungen wie Quantencomputer, drahtlose Energieversorgung und magnetische Levitation werden diese weiter verschieben. Ein fundiertes Verständnis magnetischer Größen ist entscheidend für die Weiterentwicklung und Optimierung existierender sowie zukünftiger Technologien.

Dieses Kapitel bietet eine Einführung in die elektromagnetischen Wirkweisen und die dazugehörigen magnetischen Größen. Zunächst wird das magnetische Feld beschrieben, gefolgt von einer Erklärung relevanter Größen für den magnetischen Kreis wie Durchflutung, magnetischer Fluss und magnetischer Widerstand. Anschließend werden die Funktionsweisen der Lorentzkraft, der Induktion und der Induktivität erläutert, gefolgt von der Berechnung des Energieinhalts im magnetischen Feld. Das Kapitel schließt mit einem Exkurs zum Skin-Effekt und Hall-Effekt.

Magnetismus

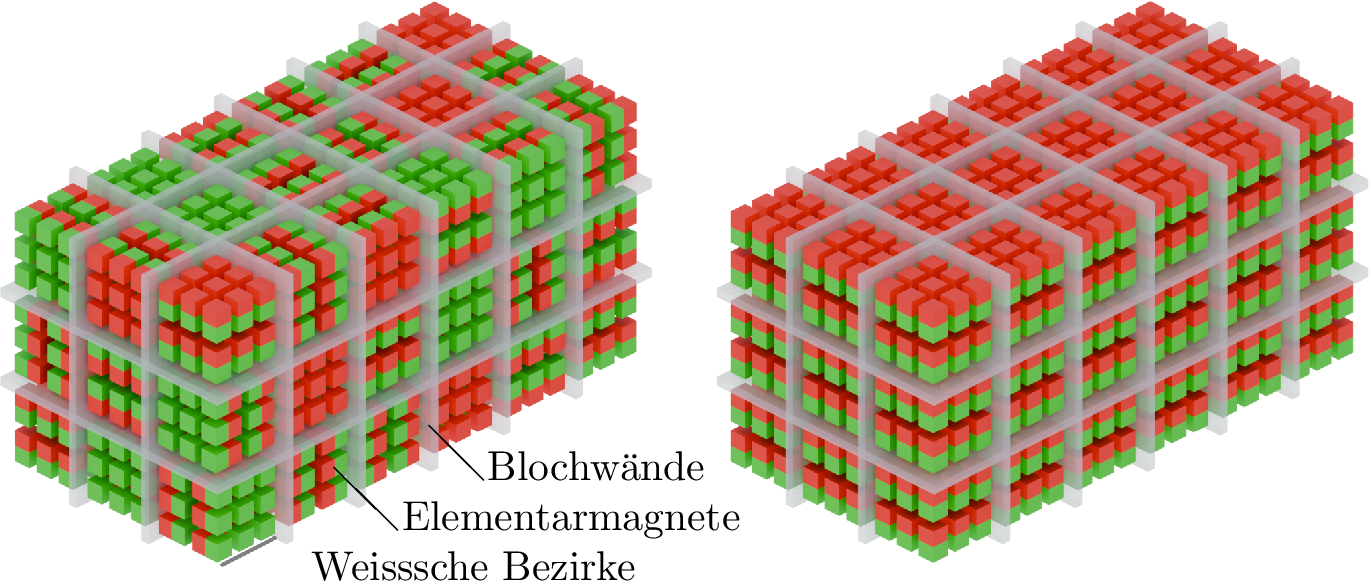

Der Magnetismus ist ein physikalisches Phänomen, das sich in Form von wechselwirkenden Kräften von magnetisierten bzw. magnetisierbaren Festkörpern und bewegten elektrischen Ladungen äußert. Die Kräfte werden mittels eines Magnetfeldes dargestellt. Zu den geläufigsten Formen des Magnetismus werden der Elektromagnetismus und der Magnetismus von Festkörpern gezählt. Der Ferromagnetismus ist die bekannteste und wichtigste Art magnetisierter Festkörper und beschreibt das magnetische Verhalten einiger metallischer Körper, sogenannter ferromagnetischer Werkstoffe. Wie in Abbildung 1 ersichtlich, besteht ein ferromagnetisches Material wie Eisen, Cobalt oder Nickel aus vielen kleinen Elementarmagneten in sogenannten Weissschen Bezirken, die durch Blochwände voneinander getrennt sind. In einem unmagnetisierten Körper sind diese Weissschen Bezirke willkürlich angeordnet und somit nicht ausgerichtet. Der Körper ist nach außen nicht (oder nur wenig) magnetisiert, da sich die Magnetisierungsrichtungen der einzelnen Bezirke großteils gegenseitig aufheben.

Durch ein starkes externes Magnetfeld (die benötigte Stärke ist temperatur- und materialabhängig) können die ungeordneten Elementarmagnete parallel ausgerichtet werden. Durch die gleiche Ausrichtung der Weissschen Bezirke wird das Material selbst magnetisch.

1 Magnetisches Feld

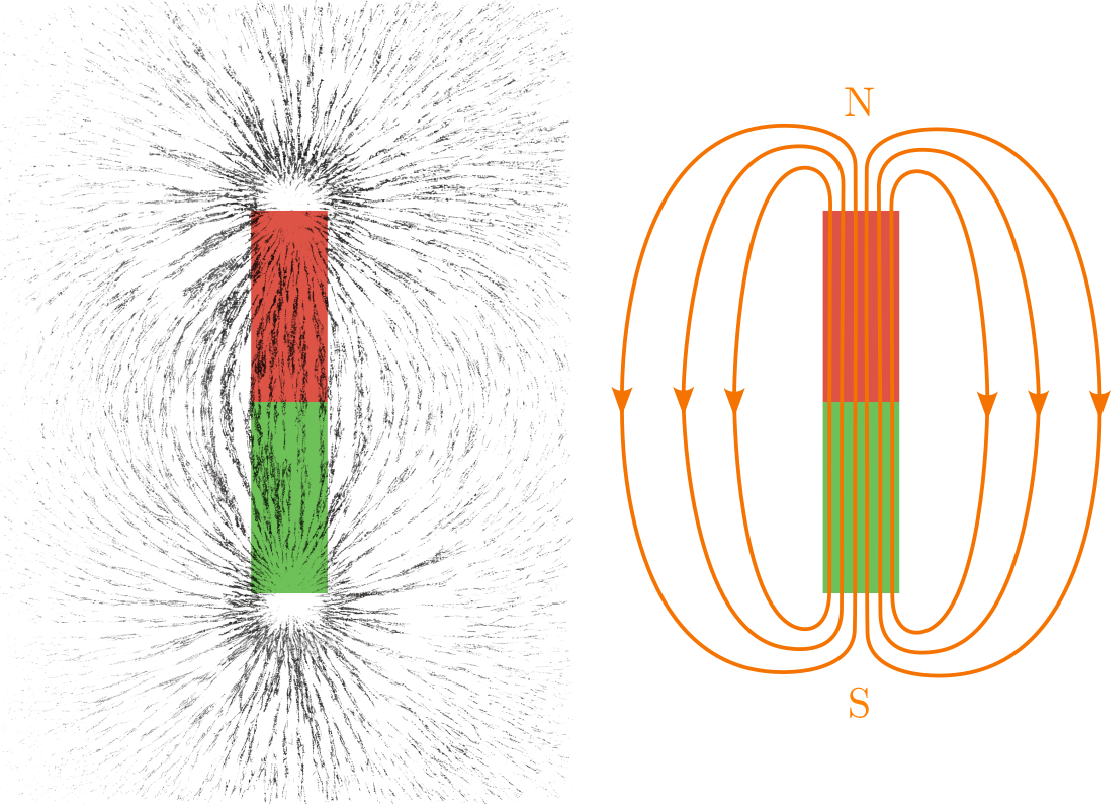

Durch die geordnete Ausrichtung der Weissschen Bezirke entsteht ein außerhalb des Körpers messbares Magnetfeld. Magnetfelder sind Vektorfelder, die eine Krafteinwirkung auf magnetische Materialien im Raum ausüben. Die Stärke des Magnetfeldes wird über die Größe der magnetischen Feldstärke \( \vec {H}\) beschrieben. Diese vektorielle Größe ordnet dabei jedem Punkt des Raums, auf den das Magnetfeld einwirkt, eine entsprechende Richtung mit einer spezifischen magnetischen Stärke ein. Magnetfelder und die damit verbundene magnetische Feldstärke werden mittels Feldlinien dargestellt. Magnetische Feldlinien besitzen charakteristische Eigenschaften:

• Magnetische Feldlinien sind immer geschlossen (Quellenfrei).
• Außerhalb des Magneten verlaufen sie vom Nord- zum Südpol.
• Sie treten immer senkrecht aus der Magnetoberfläche aus bzw. ein.
